濕式球磨機

濕式球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥...

詳細信息

濕式球磨機簡介

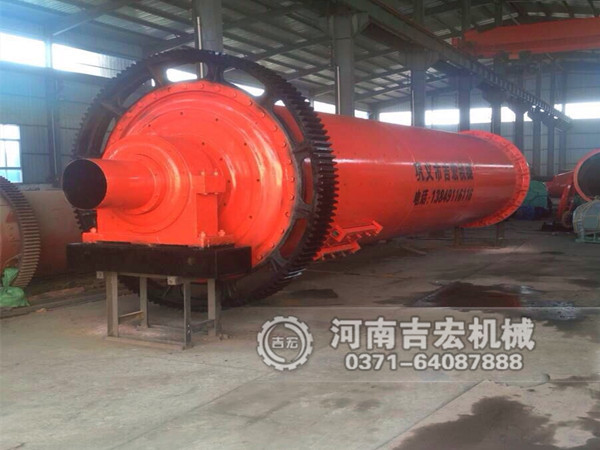

濕式球磨機

濕式球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。一般根據生產工藝需要，選礦或者后續工藝需要制漿的選用濕式球磨機。濕法生產常配套螺旋分級機或者水力旋流器控制礦漿粒度。
工業生產中大都采用濕式球磨機，特別是在選礦行業中應用最為普遍。可對：金、銀、鉛、鋅、銅、鉬、錳、鎢等有色金屬的粉磨；對石墨、長石、鉀長石、磷礦石、螢石、粘土、膨潤土等非金屬進行粉磨。

濕式球磨機結構及特點

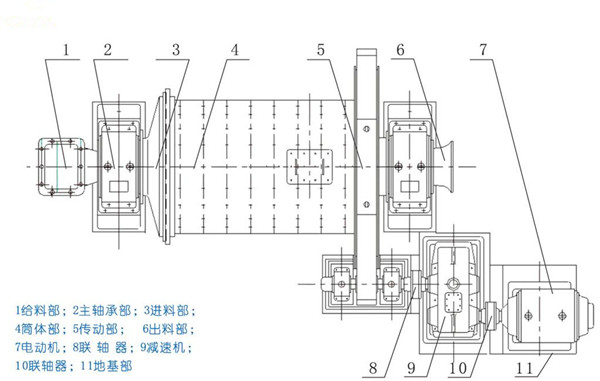

濕式球磨機結構

        該濕式球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。　注：根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。
        濕式球磨機是采用特制滾動軸承作為筒體的支撐結構，按照全新理念設計的一種新型球磨機。它系統解決了取代滑動軸瓦所用重載滾動軸承的壽命及調心問題、惡劣環境條件下的密封問題及長時間工作產生的筒體竄動問題。
        與傳統球磨機相比，應用該技術的球磨機所匹配的電機功率可降低 18 - 25%，節約潤滑油 70%，節約冷卻水 90%，綜合節能 20% 以上。
        正常情況下，十年不用更換主軸承，節省大量維護費用，省工省時。

濕式球磨機工作原理
電機通過減速裝置驅動筒體回轉，筒體仙的碎礦石和鋼球在筒體回轉時受磨擦力和離心力作用被襯板帶到一定高度后由于重力作用，便產生拋落和瀉落，礦石在沖擊和研磨作用下逐步被粉碎。被粉碎的礦石經排料部分排出筒外。排出的礦物在螺旋分級機中經分級出合格產品后，粗砂通過聯合進料器再回到球磨機內繼續粉磨。供料機連續均勻地喂料，礦石經聯合進料器連續均勻地進入球磨機，被磨碎的物料源源不斷地從球磨機中排出。球磨機是可以每天24小時連續工作的粉磨設備。

濕式球磨機優勢

一、耐磨性能高
濕式球磨機的筒體的制作材質是采用了厚度15-36mm的鋼板焊接而成，在筒體的兩端焊有鑄鋼制造的法蘭盤，并用栓將端蓋2和3與法蘭盤連接在一起，其精密加工和配合，大大提高了部件的耐磨度。

        二、自動化控制
        濕式球磨機可以根據生產需要采用不同的襯板類型，研磨作業的細度，并且研磨時間設備可自行控制。充分實現了自動化控制。
        三、部件性能先進
        濕式球磨機在工作時，其停磨時間非常短，并且運轉中機器振動較小，具有率低，絕不影響設備的壽命的特點，更主要的是溢流型球磨機勞動強度低，為客戶節省人力。
        四、工作方式多樣化
        濕式球磨機可以分幾方式進行工作，如干磨、濕磨或者容混合細磨都可以；并且該機也采用先進的可控進出料技術，結合實際的研磨物料應配用合適的研磨體，以傳統的面接觸改為線接觸，使出料粒度更為均勻，產量更高。

濕式球磨機技術參數

規格型號	筒體轉速(r/min)	裝球量 (t)	給料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	重量 (t)
Ф900×1800	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5	3.6～4.3
Ф900×2400	36.4	2.1	≤20	0.075-0.89	0.65-3	18.5	4～4.8
Ф900×3000	36	2.7	≤20	0.075-0.89	1.1-3.5	22	4.6～5.3
Ф900×3500	36	2.7	≤20	0.075-0.89	1.1-3.8	22	5.2～5.8
Ф1200×1200	36	1.5	≤25	0.075-0.6	1.2-3	22	8.5
Ф1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	11.4
Ф1200×3000	36	3.5	≤25	0.075-0.4	1.6-5	37	12.1
Ф1200×3500	32.4	5	≤25	0.075-0.4	1.6-5.2	55	12.7
Ф1200×4500	32．4	5	≤25	0.075-0.4	1.6-5.8	55	13.1
Ф1500×3000	29.7	7.5	≤25	0.075-0.4	2-5	75	14.8
Ф1500×3500	29	9	≤25	0.075-0.4	2-6	95	15.8
Ф1500×4000	29	10	≤25	0.075-0.4	3-7	110	17.9
Ф1500×4500	27	11	≤25	0.075-0.4	3-8	110	19.9
Ф1500×5700	28	12	≤25	0.075-0.4	3.5-8.5	130	23.4
Ф1500×6400	28	16	≤25	0.075-0.4	3.5-9	155	25.4
Ф1830×2400	25.4	10	≤25	0.075-0.4	4-10	130	23.7
Ф1830×3000	25.4	11	≤25	0.075-0.4	4-10	130	26.6
Ф1830×3600	25.4	13	≤25	0.075-0.4	4.1-10.5	130	27.6
Ф1830×4000	25.4	15	≤25	0.075-0.4	4.3-11	155	29.4
Ф1830×4500	25.4	15	≤25	0.075-0.4	4.5-12	155	30.4
Ф1830×6400	24.1	21	≤25	0.075-0.4	6.5-15	210	32.3
Ф1830×7000	24.1	23	≤25	0.075-0.4	7.5-17	245	34.2
Ф2100×3000	23.7	15	≤25	0.075-0.4	6.5-36	155	32.3
Ф2100×3600	23.7	18	≤25	0.075-0.4	6.5-38	210	33.8
Ф2100×4000	23.7	21	≤25	0.075-0.4	6.5-40	210	35
Ф2100×4500	23.7	24	≤25	0.075-0.4	8-43	245	40
Ф2100×7000	23.7	26	≤25	0.075-0.4	8-48	280	47.5
Ф2200×4500	21.5	27	≤25	0.075-0.4	9-45	280	46.5
Ф2200×5500	21	30	≤25	0.075-0.4	10-22	370	48.5
Ф2200×6500	21.7	35	≤25	0.075-0.4	14-26	380	50.2
Ф2200×7000	21.7	35	≤25	0.075-0.4	15-28	380	51.3
Ф2200×7500	21.7	35	≤25	0.075-0.4	15-30	380	53.2
Ф2400×3000	21	23	≤25	0.075-0.4	7-50	245	51.3
Ф2400×4500	21	30	≤25	0.075-0.4	8.5-60	320	61.7
Ф2700×2100	20.7	23	≤25	0.075-0.4	8.5-17	260	49
Ф2700×3600	20.7	37	≤25	0.075-0.4	11-27	400	79
Ф2700×4000	20.7	40	≤25	0.075-0.4	12-80	400	89
Ф2700×4500	20.7	48	≤25	0.075-0.4	12-90	430	97
Ф3200×3000	18.6	46	≤25	0.075-0.4	15.5-33	500	112
Ф3200×3600	18.6	56	≤25	0.075-0.4	17.5-40	630	118
Ф3200×4500	18	65	≤25	0.075-0.4	8.5-60	800	130.5
Ф3600×3900	17.8	75	≤25	0.075-0.4	25-53	1000	152.9
Ф3600×4500	17.8	88	≤25	0.075-0.4	29-65	1250	165
Ф3600×6000	17.8	117	≤25	0.075-0.4	35-80	800	196
Ф4000×5000	16.4	101	≤25	0.075-0.4	46-97	800	248
